Fix trackpad

Tìm hiểu chung

Đâu tiên ta phải biết, giao thức trackpad là gì? Giao thức trackpad chính là cách trackpad được kết nối với phần còn lại của máy tính, hiện tại có 2 giao thức chính là giao thức PS2 và giao thức I2C

  • Giao thức PS2 thường được dùng cho các máy đời cũ từ Intel 6th gen trở xuống, patch khá đơn giản chỉ việc cài kext vào thôi.

  • Giao thức I2C thường được dùng cho các máy đời mới hơn từ Intel 6th gen trở lên, hỗ trợ nhiều thao tác hơn nhưng đòi hỏi kỹ năng patch DSDT

  • Tiếp theo các bạn cần xác định Satelite type của trackpad bằng AIDA64 hướng dẫn chi tiết ở đây

Vẫn có một số máy gen 8 dùng ps2, ở trên chỉ mang tính chất khái quát

PS2 trackpad

Các bạn hãy patch pin trước khi làm bất cứ điều gì theo guide này

Synaptics PS2

B1: Download kext VoodooPS2controller.kext theo link sau: Releases

B2: Download kext VoodooRMI.kext the‌o link sau: Releases

B3: Vào folder Contents/Plugins của VoodooPS2Controller.kext, xóa VoodooPS2Mouse và xóa VoodooPS2Input, thêm kext VoodooSMBus.kext

nếu cần mới thêm, lấy th‌eo link sau: Releases

B4: Dùng ProperTree để mở config.plist và chọn OC Snapshot

B5: Kéo xuống phần Kernel để tìm và Enable VoodooInput của VoodooRMI.kext và RMI SMBus

Có thể xóa VoodooRMI I2C nếu các bạn không cần

Nếu là Synaptics I2C thì không cần xoá

B6: Khởi động lại máy.

Elan PS2

B1: Tải xuống kext từ nguồn tại đây

B2: Snap‌hot config bằng ProperTree

B3: Restart máy

Hầu hết các giao thức khác bạn chỉ việc patch cho hiển thị phần trăm pin và thêm kext voodoops2 là sẽ lên được

Fix i2c trackpad

Tìm Hiểu Chung

I2c là 1 giao thức trackpad mới đầy mạnh mẽ và tiềm năng. Tuy nhiên để patch được multi gesture trên nó đòi hỏi 1 kỹ năng patch DSDT. Tuy nhiên nó chỉ đang chú ý đối với những service hackintosher. Bởi lẽ hầu hết các i2c trackpad chỉ cần gắn GPI0 là sẽ hoạt động. Vậy GPI0 là gì và để enable được multi gesture trên i2c chúng ta cần phải làm những công đoạn gì?

  • Gắp GPI0

  • Gắn ACPI ID

  • Pin List

À còn 1 phần nữa đó chế độ chạy của i2c gồm 2 chế độ:

  • Polling mode: loại sử dụng về phần cứng nên nó sẽ ăn tài nguyên nhiều hơn

  • Interrupt mode: loại sử dụng về phần cứng nên nó ăn tài nguyên ít hơn

Nhiều hackintosher thích interrupt hơn polling nên ở cuối bài viết mình sẽ hướng dẫn cách chuyển từ polling mode sang Interrupt mode các bạn kiên nhẫn đọc hết bài từ trên xuống dưới để hiểu hết nội dung nhé.

Tiếp đó là Satelite type của i2c bao gồm các loại:

  • Synaptics

  • HID

  • FTE

  • ELAN

  • AtmelMXT

Trong đó HID là loại phổ biến nhất. Bạn cần xác định Satelite type chính xác để sử dụng kext voodooi2c thích hợp

Gắn GPI0

B1: Tải ioreg tại đây

B2: Mở Ioreg lên và tiến hành Search GPIO

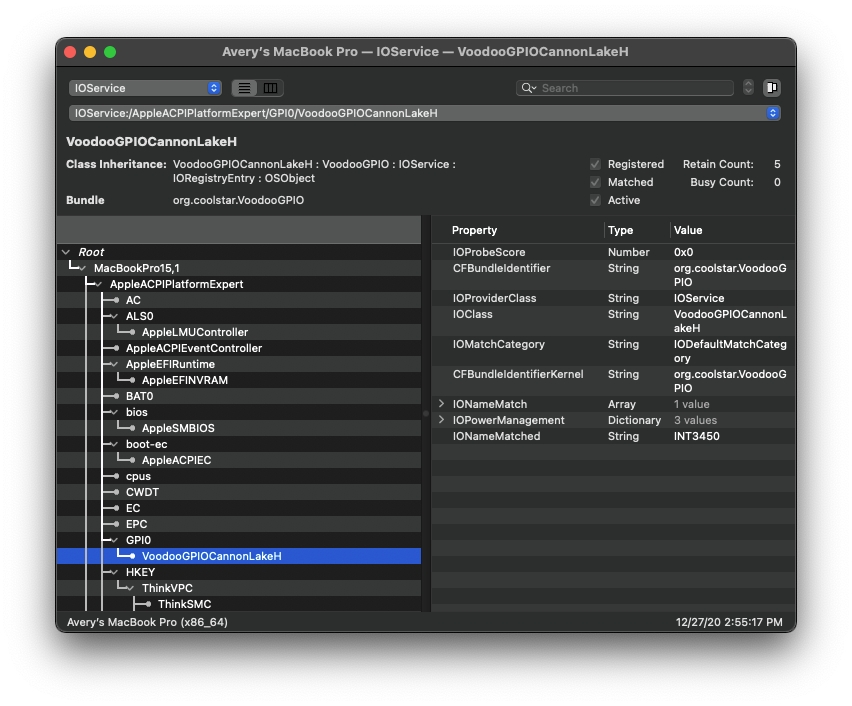

Như này là GPIO đã được gắn

Nếu GPIO chưa được gắn các bạn sẽ tiến hành làm như sau

B2: Dump DSDT theo hướng dẫn tại đây

B3: Search Device (GPI0)

Ở đây mình sẽ chia làm 2 mục nhỏ là đối với những bạn hot patch và static patch

Static Patch

các bạn sẽ tiến hành apply patch sau

into method label _STA parent_label GPI0 replace_content begin
Return (0x0F)
end;

into_all method code_regex If\s+\([\\]?_OSI\s+\(\"Windows\s2015\"\)\) replace_matched begin If(LOr(_OSI("Darwin"),_OSI("Windows 2015"))) end;

HotPatch

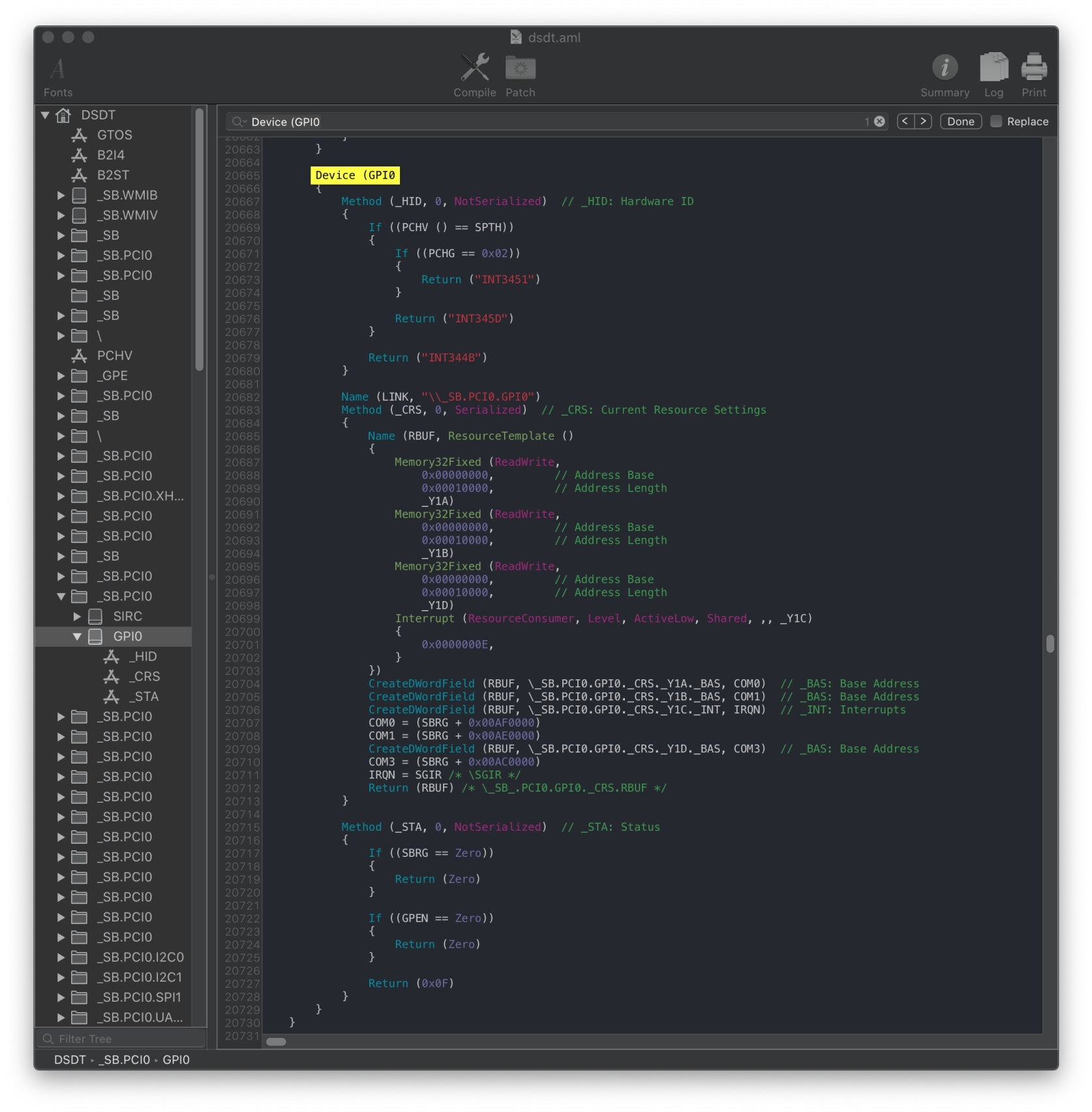

B1: các bạn sẽ cần quan sát method _sta ở device GPIO trong DSDT

Method (_STA, 0, NotSerialized)
{
    If ((SBRG == Zero))
    {
        Return (Zero)
    }

    If ((GPEN == Zero))
    {
        Return (Zero)
    }

    Return (0x0F)
}

Ở đây ta sẽ thấy có 2 method là GPEN VÀ SBGR ta chỉ cần sửa giá trị của 1 trong 2 method này thì Method _Sta sẽ hoạt động. Bởi ta cần Method _sta trả về giá trị là 0x0f nhưng nhìn vào đoạn ví dụ trên ta sẽ thấy

  • Nếu SBRG=zero thì method _Sta sẽ trả về giá trị là zero

  • Nếu GPEN=zero thì method _Sta sẽ trả về giá trị là Zero

Do đó để Method _Sta trả về 0x0f thì ta phải chỉnh sửa giá trị của method SBRG và GPEN Tuy nhiên để đảm bảo GPIO hoạt động bình thường ta sẽ không nên đụng chạm vào SBRG vậy ta sẽ tiến hành chỉnh sửa giá trị của GPEN cụ thể ở đây là ta sẽ chỉnh cho giá trị GPEN thành 1 thì method _sta sẽ trả về là 0x0f

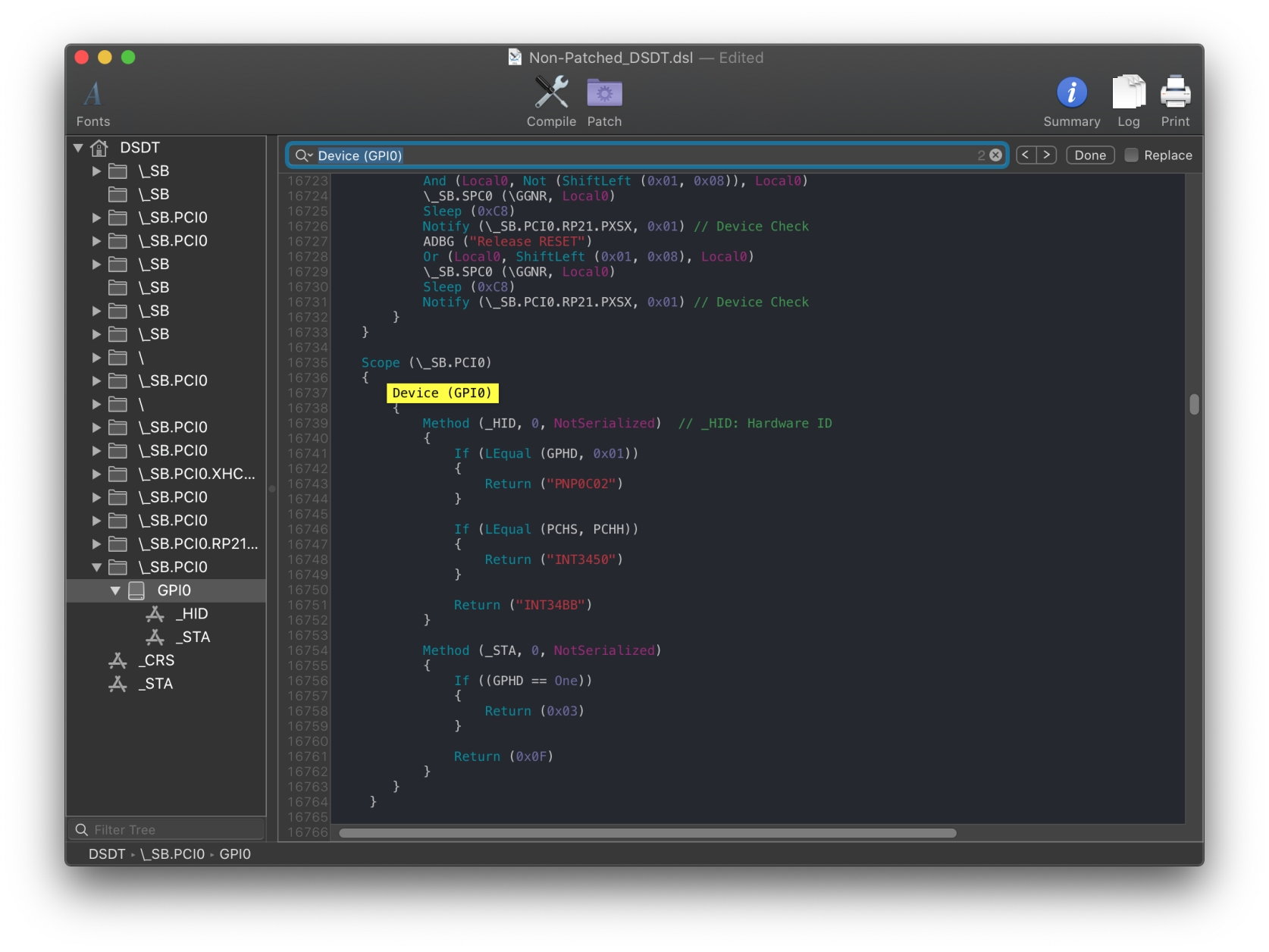

Nhưng không phải máy nào cũng vậy. Để cho các bạn hình dung rõ hơn mình sẽ cho thêm 1 ví dụ nữa

Method (_STA, 0, NotSerialized)
{
    If ((GPHD == One))
    {
        Return (0x03)
    }

    Return (0x0F)
}

Ở đây ta sẽ thấy sự khác biệt

  • Nếu method GPHD trả về giá trị là 1 thì method _sta sẽ trả về là 0x03 nhưng giá trị để enable là 0x0f

  • Vậy ta sẽ cần chỉnh method GPHD về zero thì method _sta sẽ trả về là 0x0f

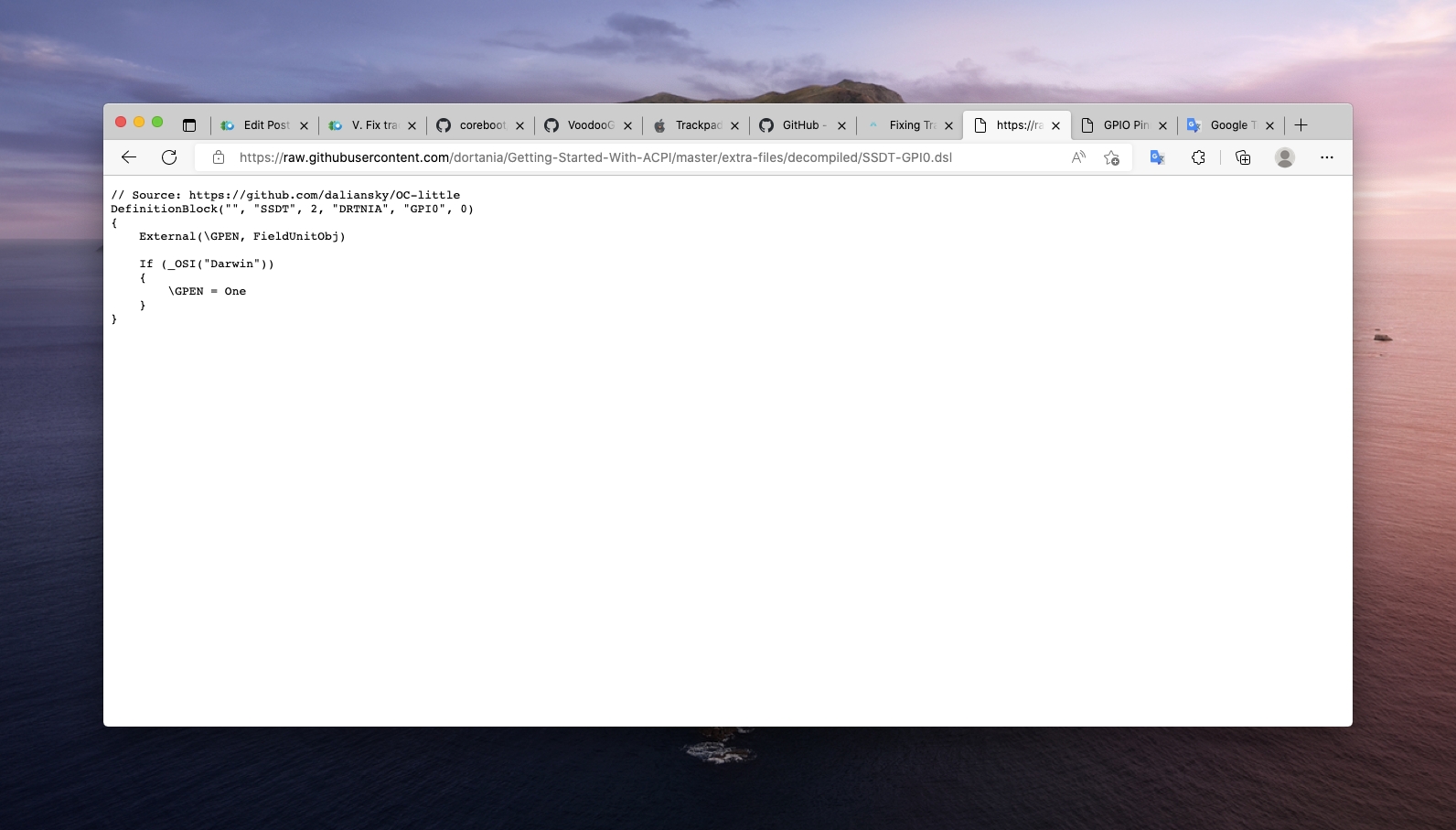

B2: Ta sẽ edit SSDT-GPIO

// Source: https://github.com/daliansky/OC-little
DefinitionBlock("", "SSDT", 2, "DRTNIA", "GPI0", 0)
{
    External(\GPEN, FieldUnitObj)

    If (_OSI("Darwin"))
    {
        \GPEN = One
    }
}

Ở đây ta sẽ cần phải chỉnh mục này

If (_OSI ("Darwin"))
{
    \GPEN = One
}

  • Nếu như method _sta call qua 1 method khác không phải GPEN thì các bạn sẽ tiến hành đổi tên thành method đấy

  • Tiếp theo các bạn sẽ cần đọc DSDT để chỉnh giá trị tương ứng

    • như ở ví dụ 1 ta sẽ set là one

    • Ví dụ 2 sẽ set là zero

If (_OSI ("Darwin"))
{
    \GPHD = Zero
}

B3: Thông thường các thiết bị i2c sẽ kiểm tra chúng có đang chạy trong Windows hay không trước khi tự kích hoạt. Tương tự như GPIO ở đây chúng ta cũng sẽ làm việc trên method _sta

Các tốt nhất cũng như nhanh nhất cho việc giả lập này đó chính là sử dụng SSDT-XOSI kèm patch rename:

  • _OSI to XOSI method

    • B1: Các bạn down SSDT-XOSI.dsl

    • B2: apply patch rename OSI to XOSI sau vào file config.

      • Nếu là máy dell thì các bạn sẽ cần add patch rename OSID to XSID trước patch rename OSI to XOSI để tránh rename nhầm method backlight keys

Còn 1 các nữa là Create OSYS Variable Under I2C Scope nhưng mình thấy không cần thiết nên mình sẽ không hướng dẫn cách này

1 lưu ý nữa là nếu các bạn đã làm đúng mà GPIO vẫn ko được gắn thì các bạn có thể thử add boot-arg sau vào -vi2c-force-polling nhằm force polling mode khi dùng arg này bạn sẽ không thể chuyển quan Interrupt mode

Gắn ACPI ID i2c device

Tiến hành

B1: Các bạn cần xác định xem i2c của bạn đang thuộc Satelite type nào xem hướng dẫn chi tiết tại đây

B2: Tải voodooi2c tại đây

B3: Các bạn sẽ tiến hành thêm kext những kext sau vào EFI ==> OC ==> Kext và snapshot

Hoặc EFI ==> Clover ==> Kext ==> Other

  • VoodooI2C.kext

  • VoodooI2cSatelite.kext

    • Những kext voodoo i2c có tên trùng với Satelite type của bạn

B4: reboot

Kiểm tra gắn ACPI ID

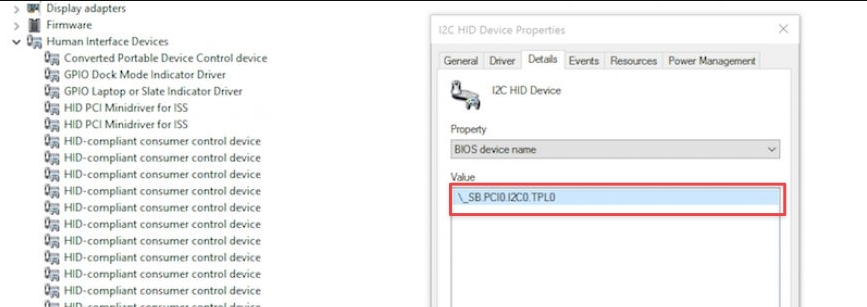

Các bạn sẽ cần boot vào win tìm đến mục Device Manager ==> Human Interfaces Device ==> I2C HID device để xác định ACPI ID

Ở đây ta có ACPI ID là TPL0

// Các ACPI ID phổ biến:
    1. Touchpads - TPDX, ELAN, SYNA, CYPR
    2. Touchscreen - TPLX, ELAN, ETPD, SYNA, ATML
    3. Sensor Hubs - SHUB

Thông thường ACPI ID sẽ được tự động gắn nhưng cũng có 1 số trường hợp ngoại lệ là ACPI ID không được gắn. Để khắc phục chúng bạn sẽ cần kiểm tra ioreg

Nếu bạn tìm thấy ACPI ID của mình trong ioreg thì hãy chuyển tới phần tiếp theo nếu không tìm thấy nó chứng tỏ rằng ACPI ID i2c device chưa đước gắn ta sẽ tiến hành gắn ACPI ID i2c device vào

Đây là hình ảnh ACPI ID đã gắn

Force patch ACPI ID i2c device

Phần này sẽ đòi hỏi chút tư duy do mỗi máy mỗi khác

Chỉ làm nếu như ở đã làm phần trên mà vẫn không gắn được ACPI ID

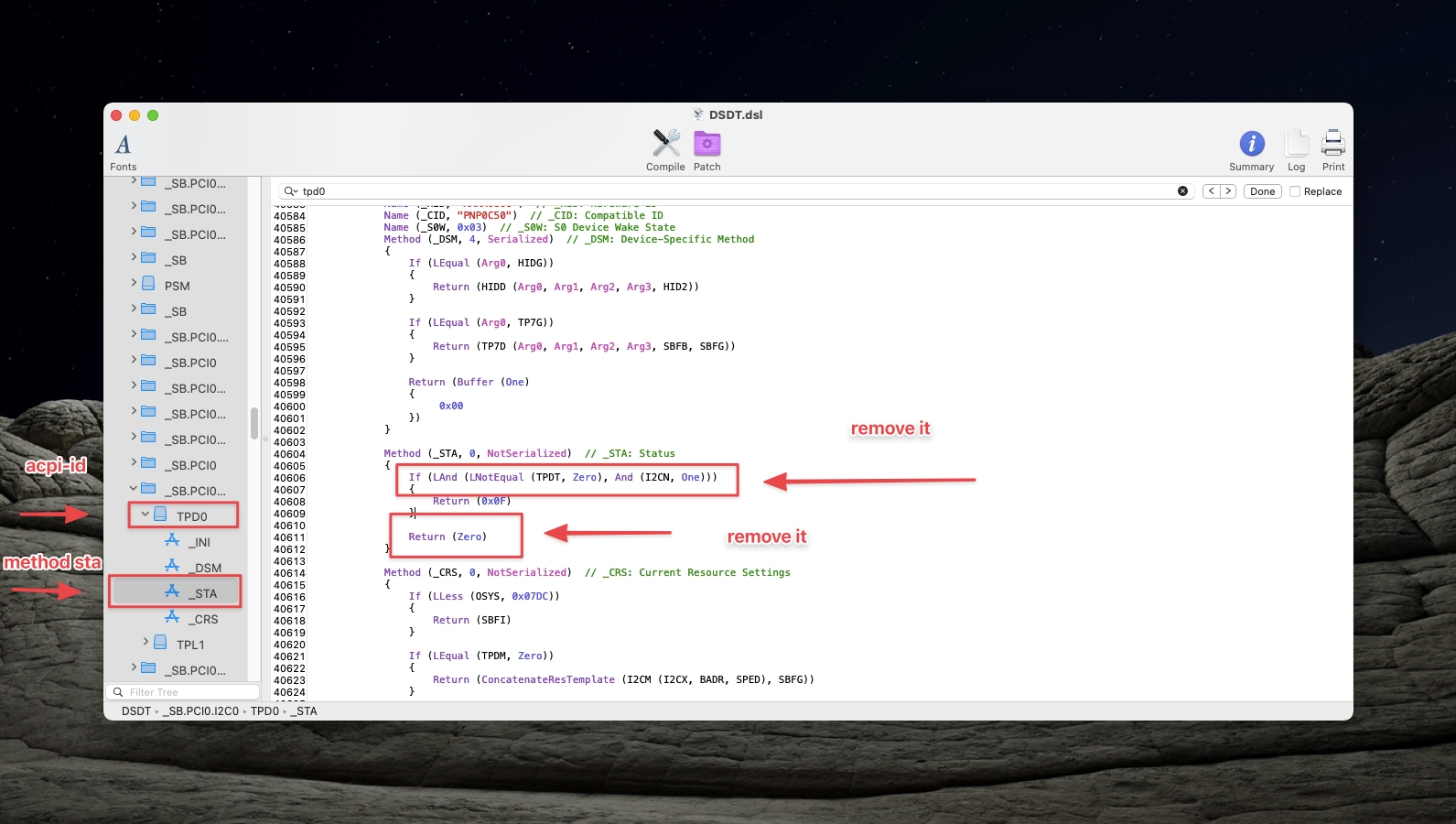

Các bạn mở DSDT ra tìm đến ACPI ID i2c device của các bạn và chú ý vào method _sta chúng ta sẽ tiến hành xoá các dòng if để method _sta luôn trả về 0x0f tức là luôn bật

Thông thường khi làm như trên các bạn đã có thể gắn ACPI ID nếu vẫn chưa gắn được ACPI ID thì các bạn bắt buộc phải tự đọc DSDT và tự tìm hiểu

Cách ở trên là Static Patch để Hot Patch được cách này các bạn có thể theo hướng dẫn tại đây

Cách xác định i2c mode

Như đã nói ở trên i2c có 2 loại là Polling và Interrupt vậy làm sao đê biết thiết bị của bạn đang ở loại nào

Dùng Ioreg

B1: Mở ioreg ra

B2: Tìm đến ACPI ID i2c device đã xác định ở trên

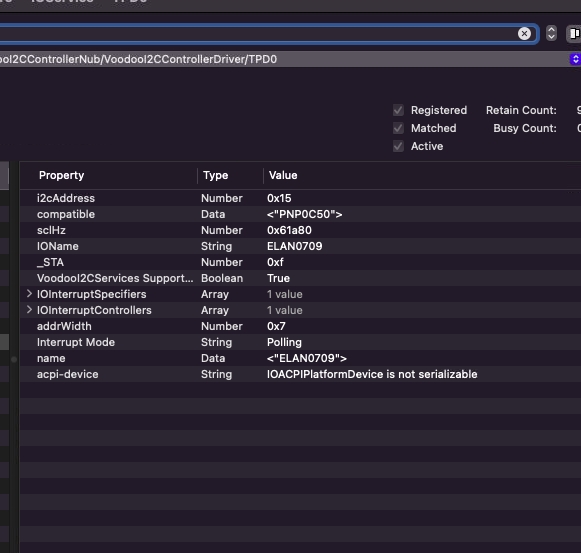

B3: Chú ý vào mục interupt mode và để ý giá trị của nó bạn sẽ xác định được trackpad mình đang ở loại nào

polling mode

Interrupt mode

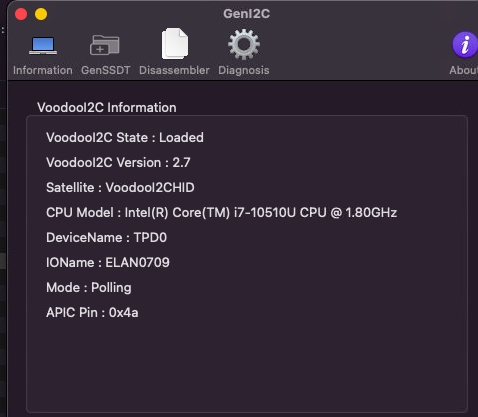

Dùng Gen i2c

B1 Tải app Gen i2c tại đây

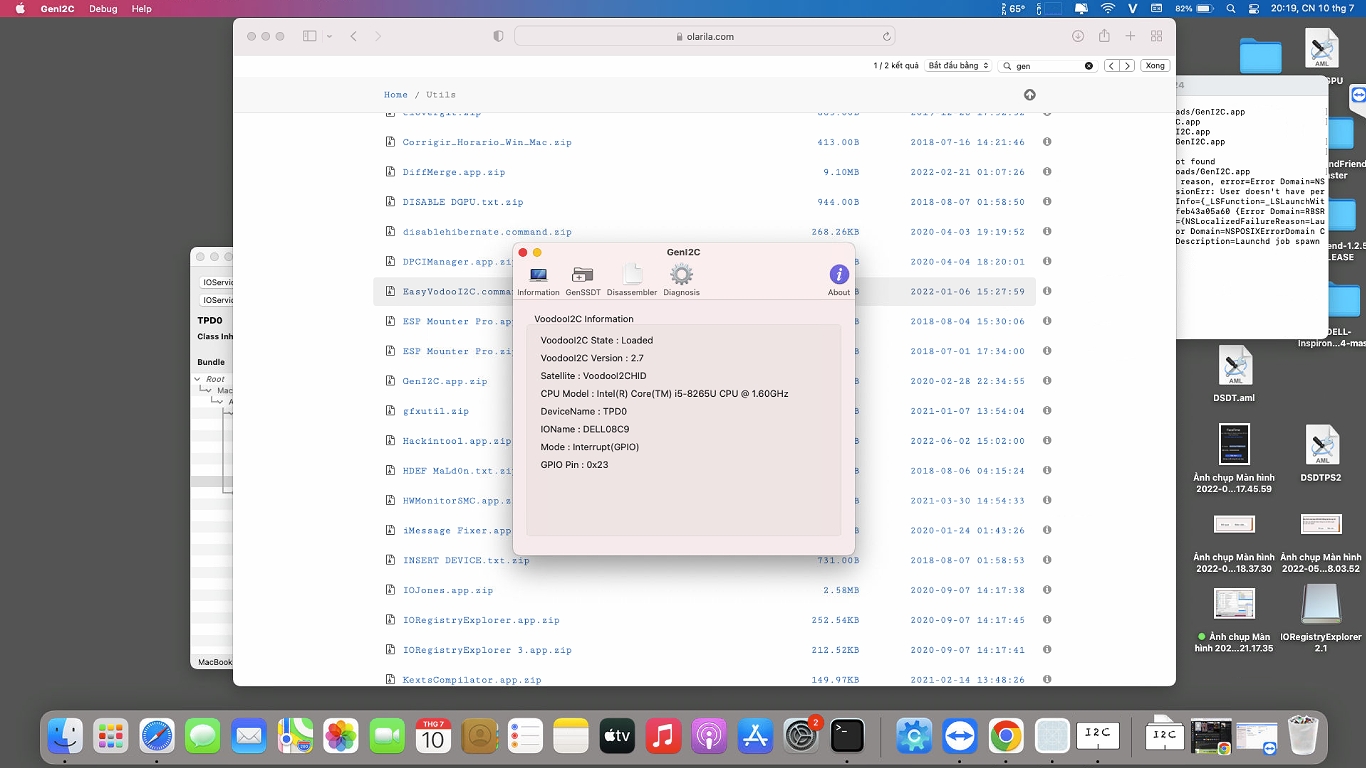

B2: mở app ra và chú ý vào mục mode

Polling mode
Interrupt mode

Pin List

Phần này rất hiếm người cần dùng đến. Tuy nhiên nếu bạn cần dùng thì hãy đọc thật chậm và kỹ lưỡng nhé

Nếu bạn đọc phần này tức là thiết bị của bạn đang là interrupt

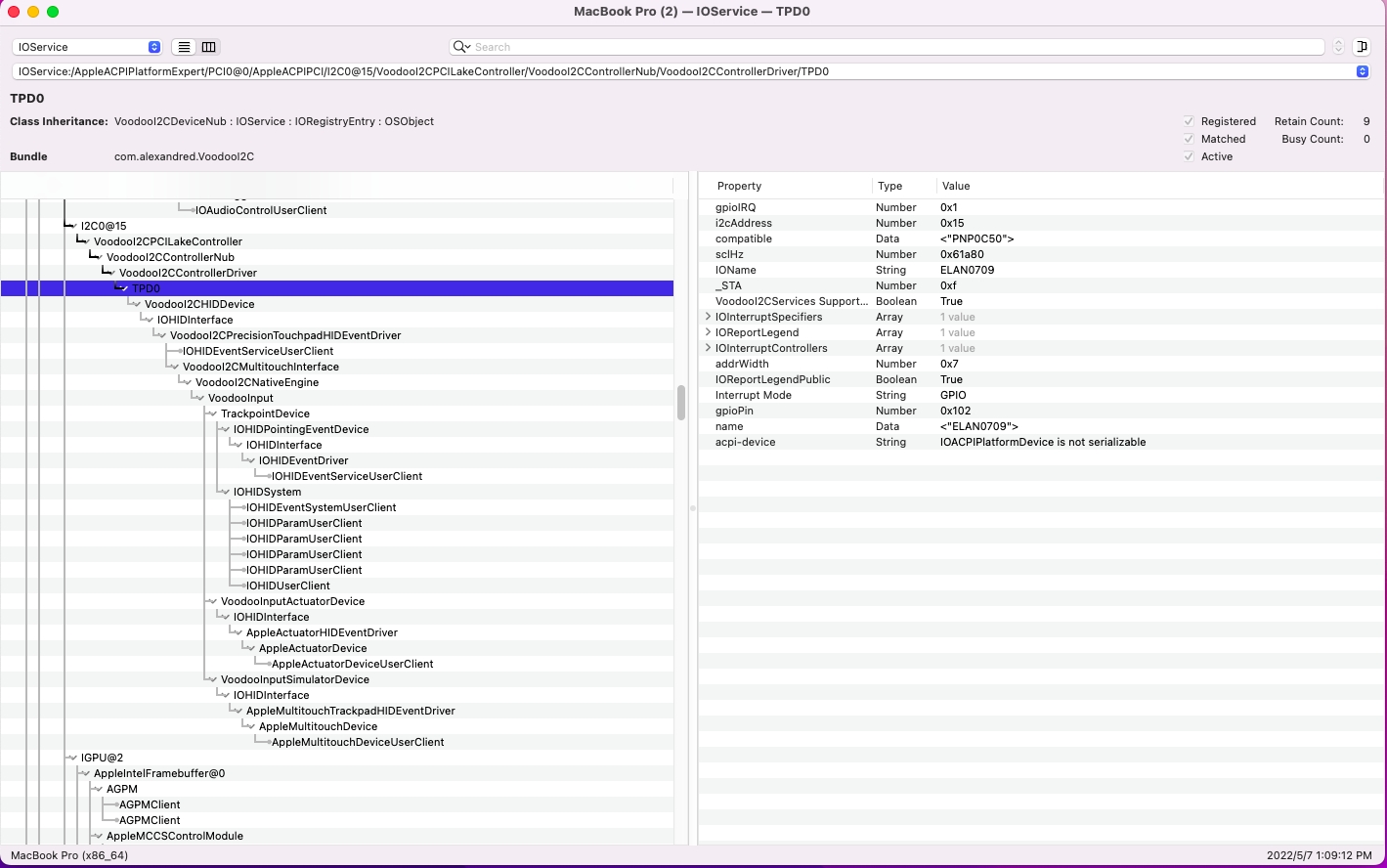

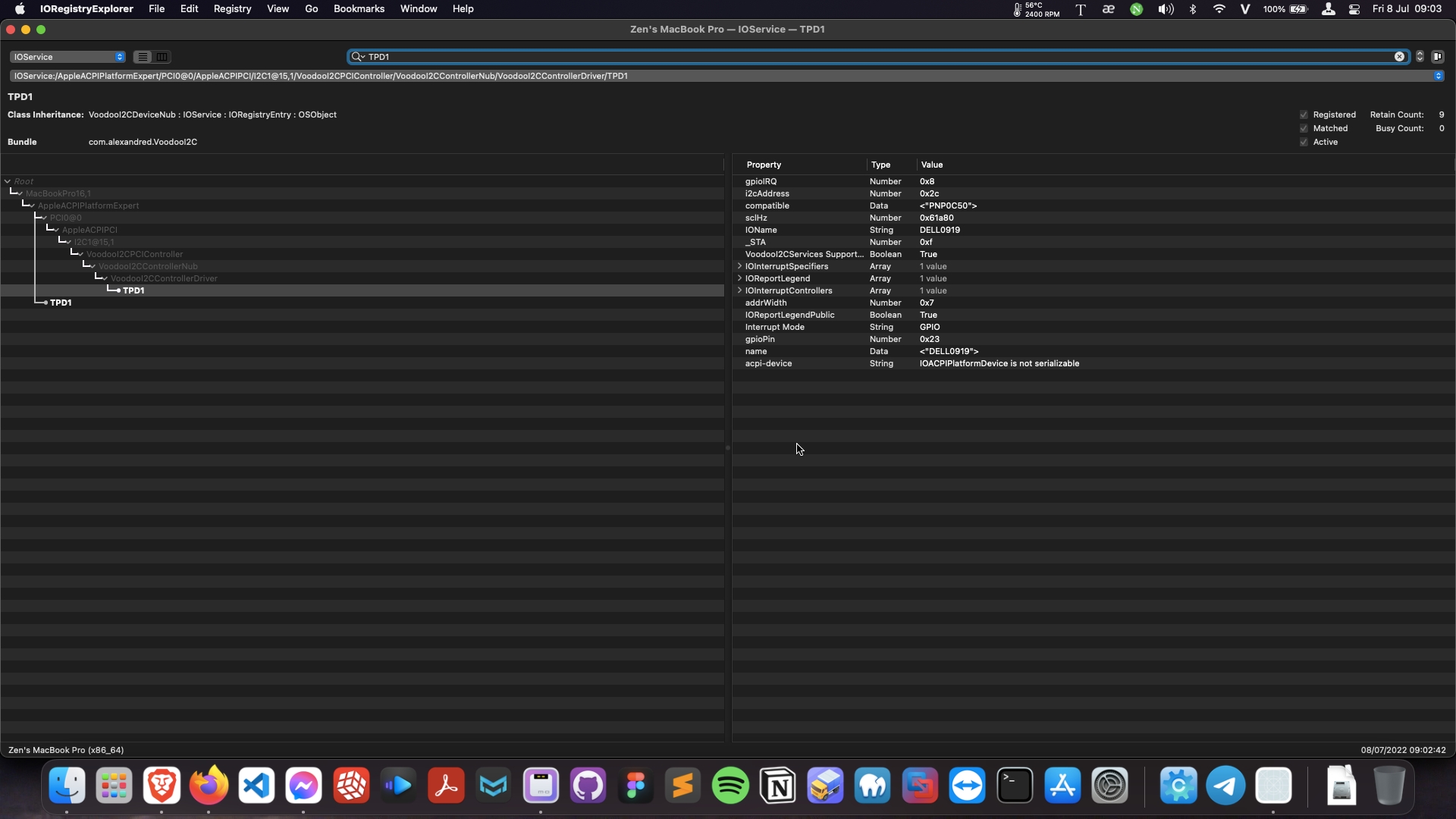

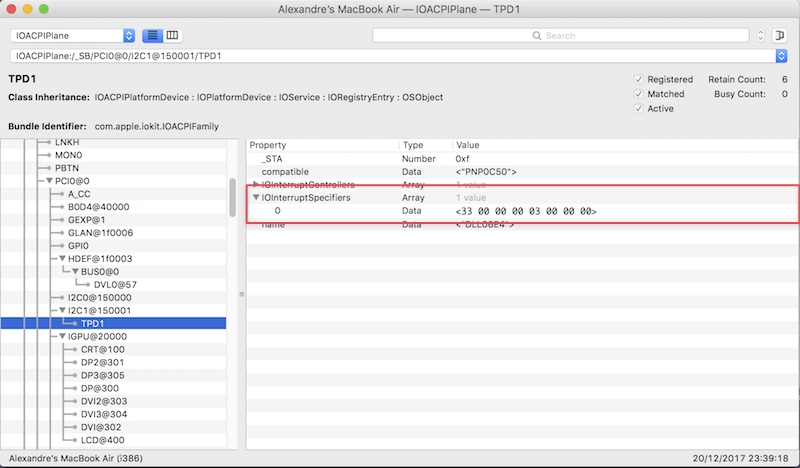

B1: Check xem Pin Number của bạn. Mở ioreg và tìm đến ACPI-ID của các bạn, chú ý vào dòng IOInterruptSpecifiers. Nếu như không có dòng đó hoặc giá trị nhỏ hơn 0X2F (47) thì không cần làm gì nữa

Như ở đây ta có Pin number là 0x33. Tại sao là 0x33 vì ta chỉ lấy hai chữ số đầu của dãy số. 0x33 lớn hơn 0x27 nên tả sẽ phải tiến hành patch pin list cho nó.

Việc đầu tiên cần làm là xác định name SBFX mà như hình là SBFG ta có 2 loại pin 1 là pin crs hai là pin root:

  • Pin root: name SBFX được tìm thấy ở ngay ACPI-ID

  • Pin CRS: name SBFX được tìm thấy ở method crs

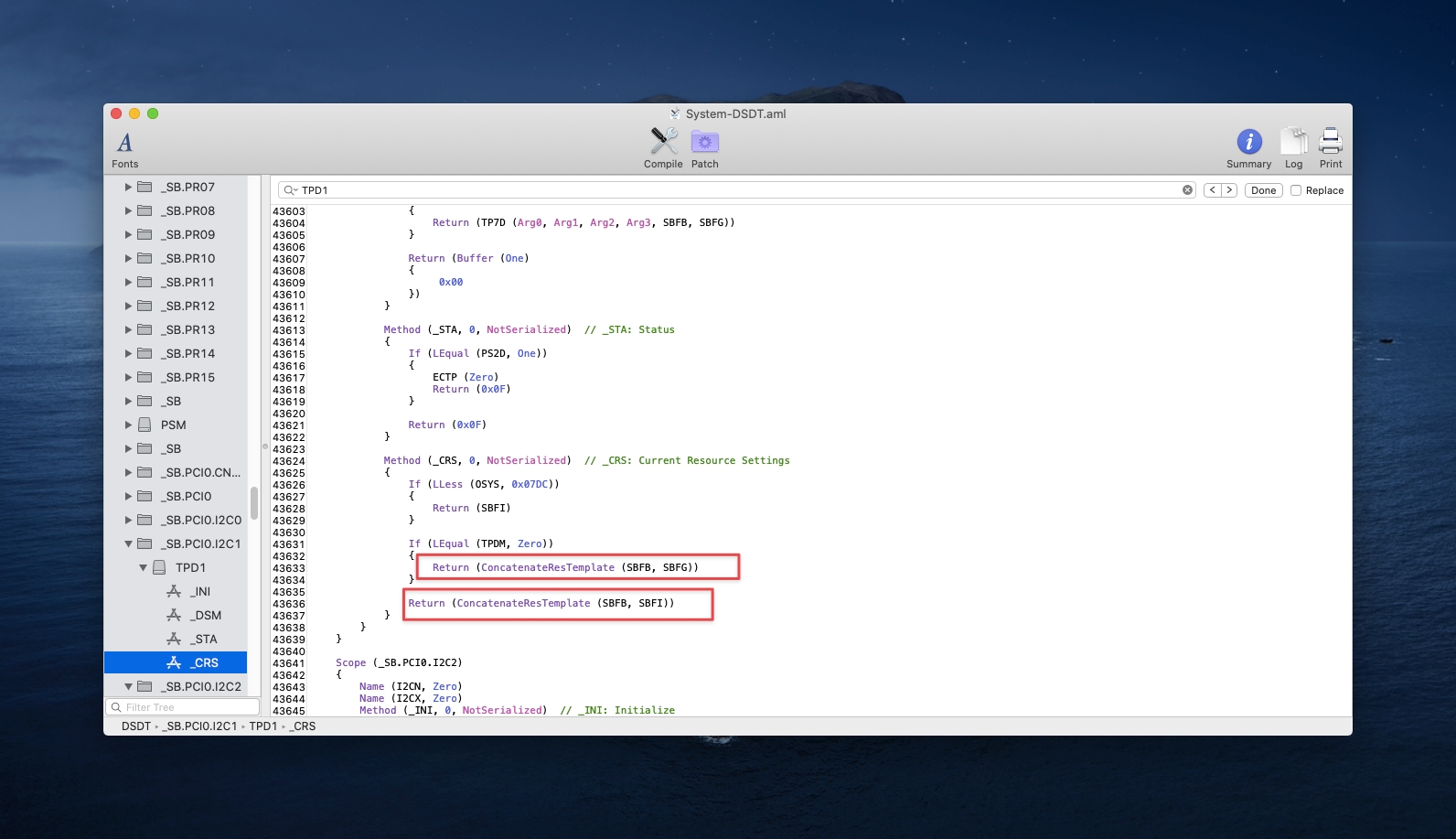

Ở đây ta sẽ chú ý vào dòng note //pin list nếu giá trị khác 0x0000 thì thiết bị của bạn đang được pin tốt. Tuy nhiên nếu là 0x0000 thì đừng vội lo lắng bạn hãy tiến hành kiểm tra dòng return của method crs nếu nó có call tới method crs thì thiết bị của bạn vẫn đang được pin tốt ở đây ta có

                If (LEqual (TPDM, Zero))
                {
                    Return (ConcatenateResTemplate (SBFB, SBFG))
                }

                Return (ConcatenateResTemplate (SBFB, SBFI))

2 dòng return ta có:

  • SBFG có nghĩa là interrupt mode

  • SBFI có nghĩa là polling mode

Mà GPIO pin patch đòi hỏi bạn phải ở interrupt mode ta sẽ tieén hành edit method crs để cho nó luôn trả về là interrupt mode

Return (ConcatenateResTemplate (SBFB, SBFG))

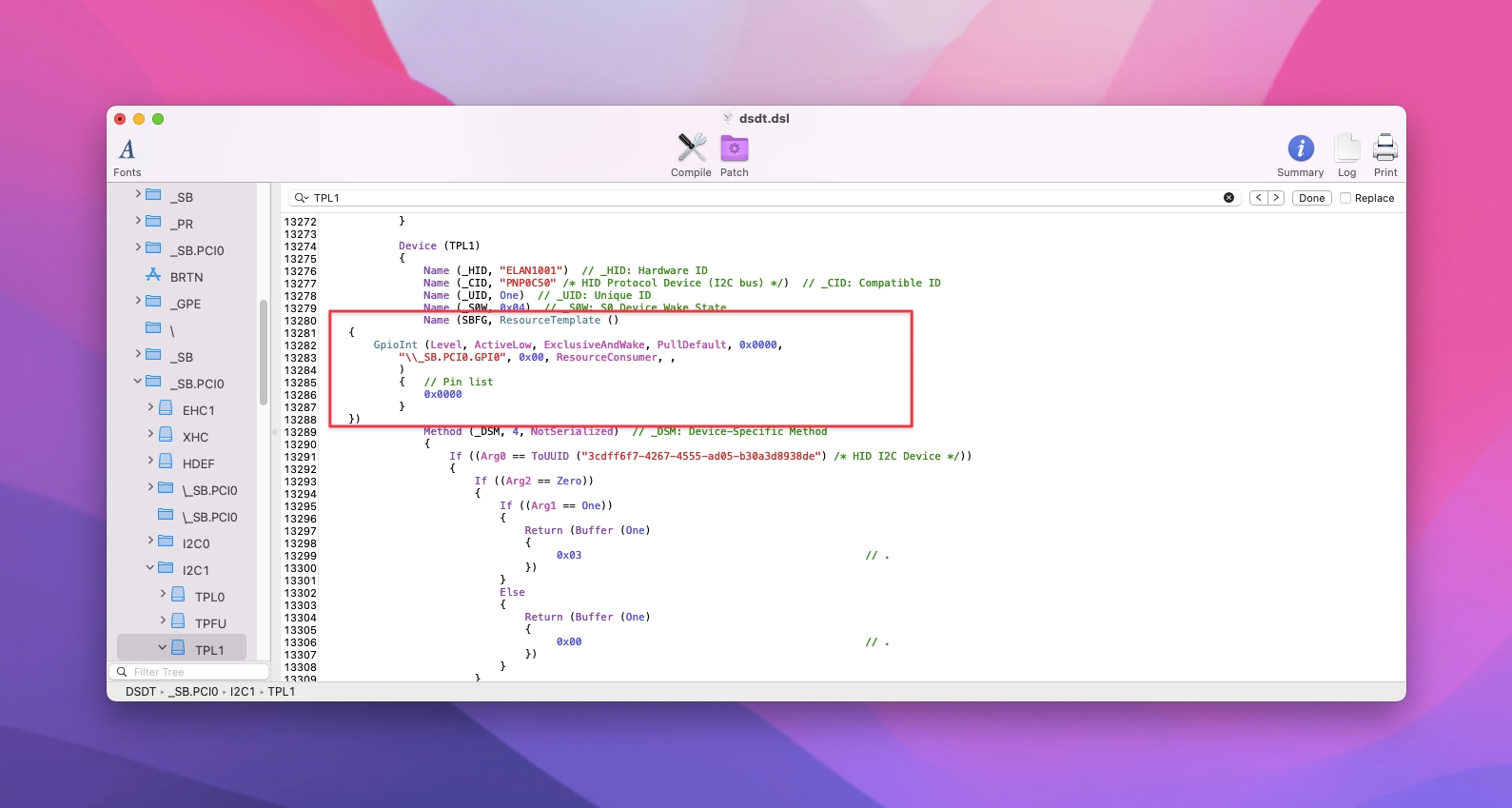

Ở đây ta có //pin list nếu là 0x00000 thì các bạn làm như vầy để cho nó trở thành pin tốt nếu khác 0x0000 thì các bạn cũng cần làm bước này để cho nó luôn trả về interrupt

Nhưng nếu bạn không tìm thấy name SBFX ở cả ACPI ID i2c device và method crs thì có nghĩa là i2c device của bạn chưa được pin. Nếu như vậy bạn sẽ cần phải tiến hành gắn pin thủ công xem ở bước 2

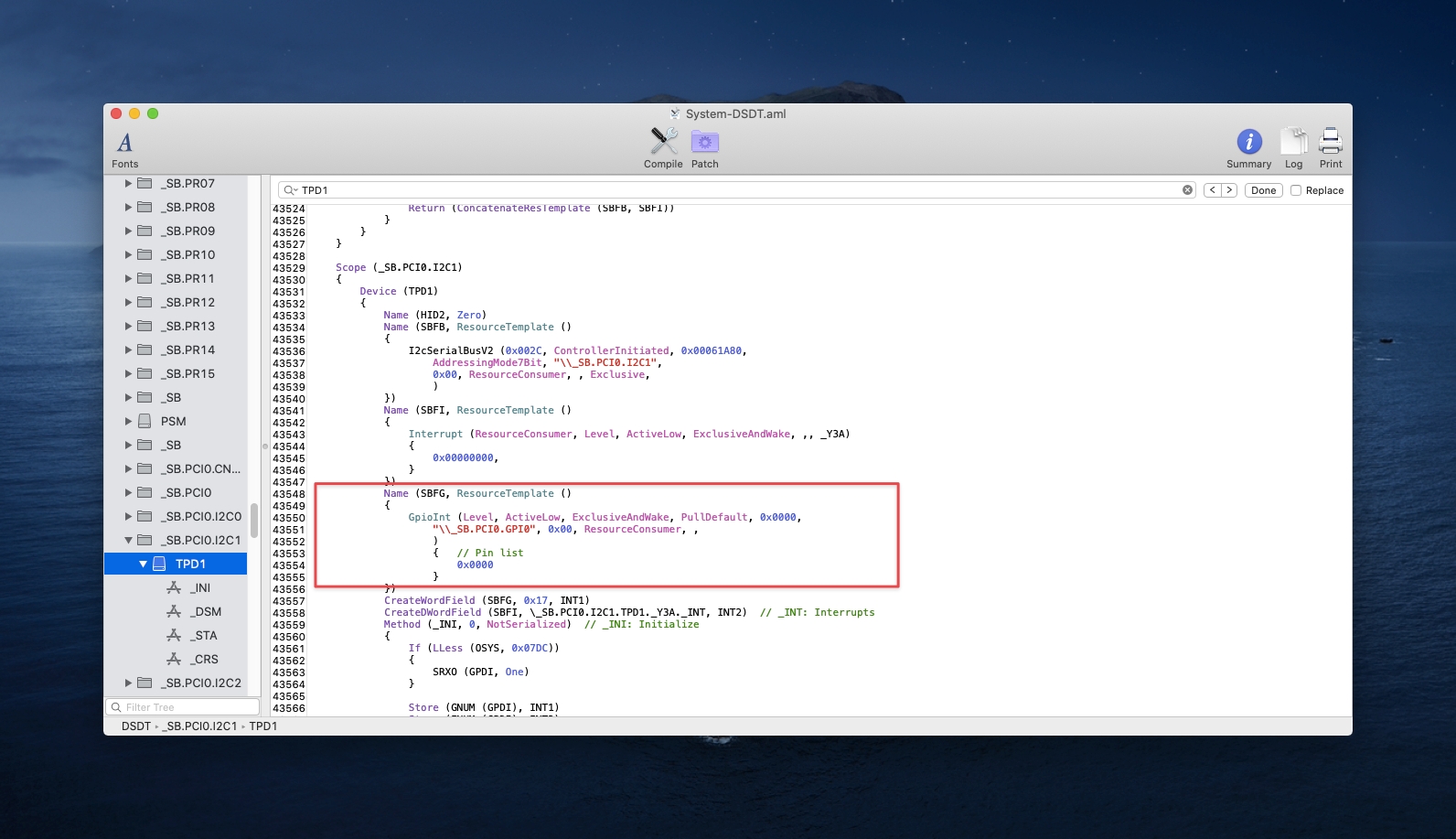

B2: Các bạn sẽ tiến hành add Name SBFX vào ACPI id i2c device (đây gọi là gắn pin thủ công chỉ khi thiết bị của bạn không được pịn mới cần làm)

    Name (SBFG, ResourceTemplate ()
    {
        GpioInt (Level, ActiveLow, ExclusiveAndWake, PullDefault, 0x0000,
            "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
            )
            {   // Pin list
                0x0000
            }
    })

B3: các bạn sẽ cần mở ioreg lên và search GPIO

Ta có thể thấy ở đây là CannonLakeH, tiến hành tra nó theo bảng sau

text 1

text 2

Sunrise Point

Sunrise Point,

Cannon Point-LP

Cannon Point-LP

Cannon Point-H

Cannon Point-H

Ice Lake

Ice Lake

CannonLakeH có thể dùng của Cannon Point-H

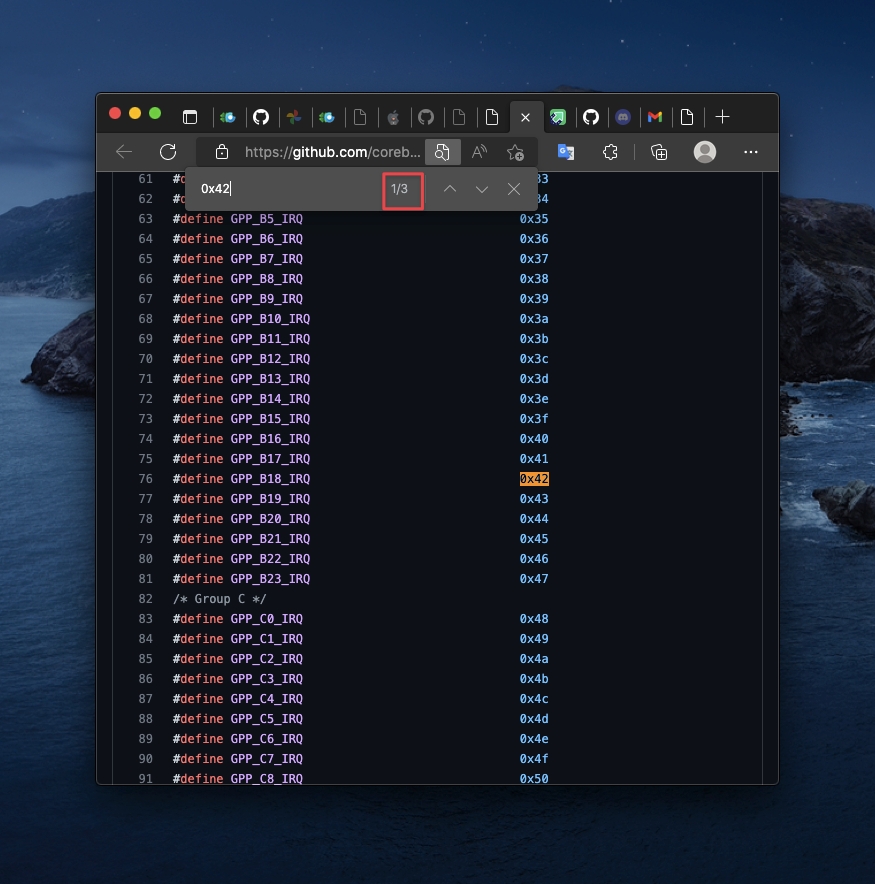

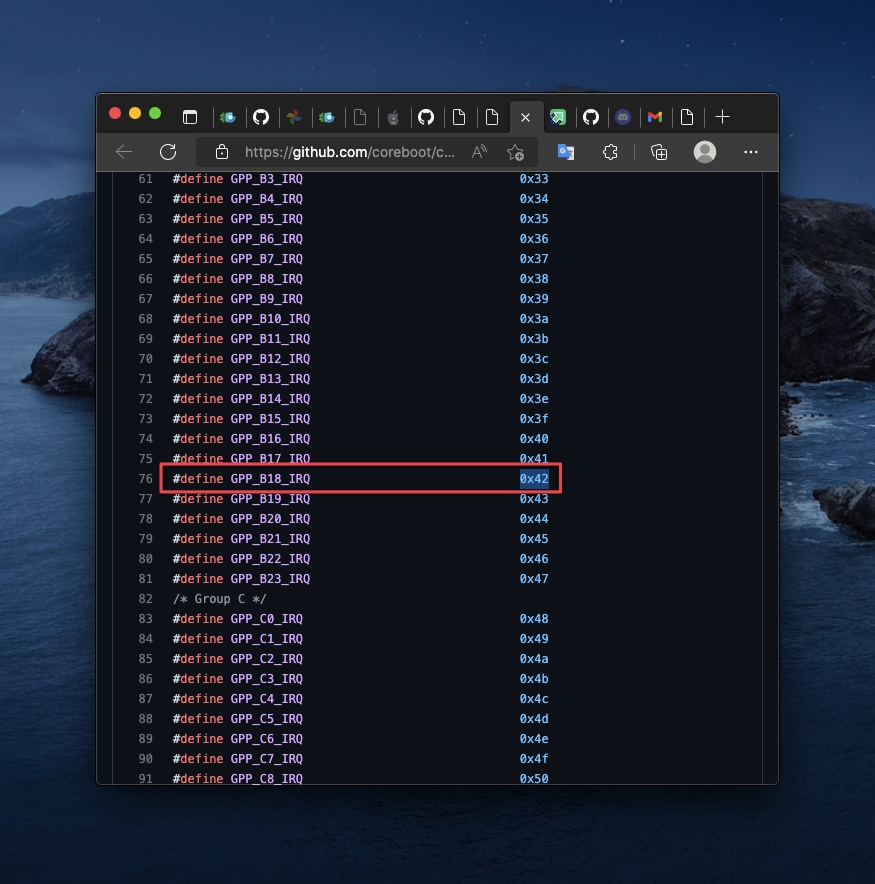

B4: mở file text bên text 1 và search Pin number đã xác định được ở ioreg

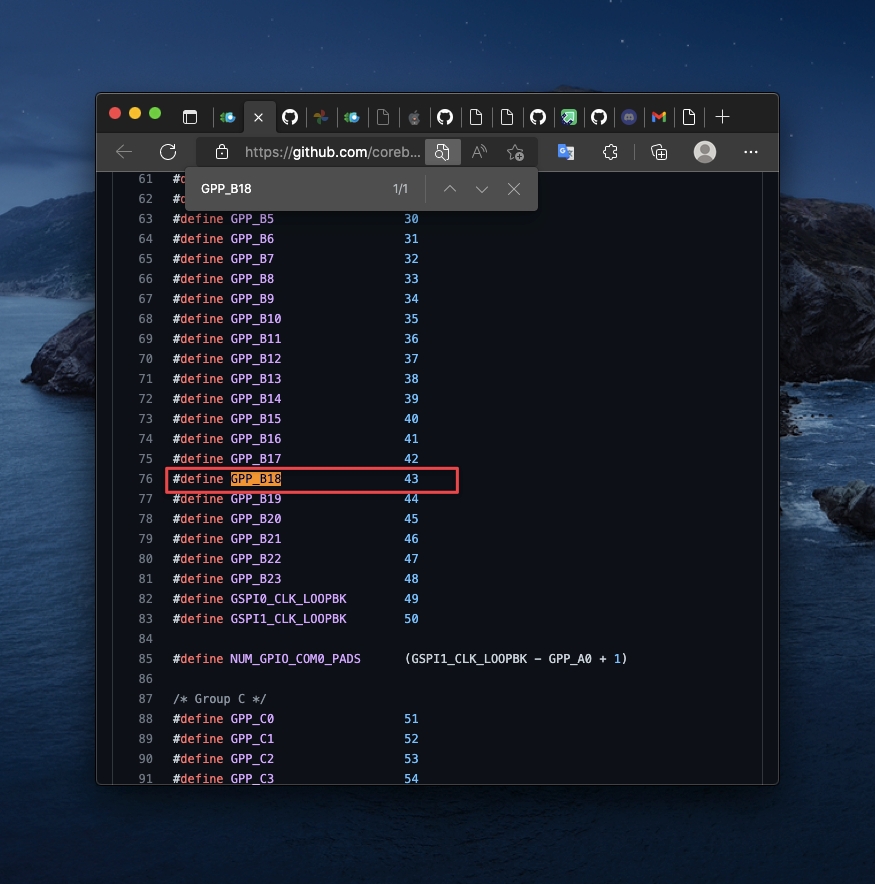

Ở đây ta sẽ copy mục name và search bên text 2

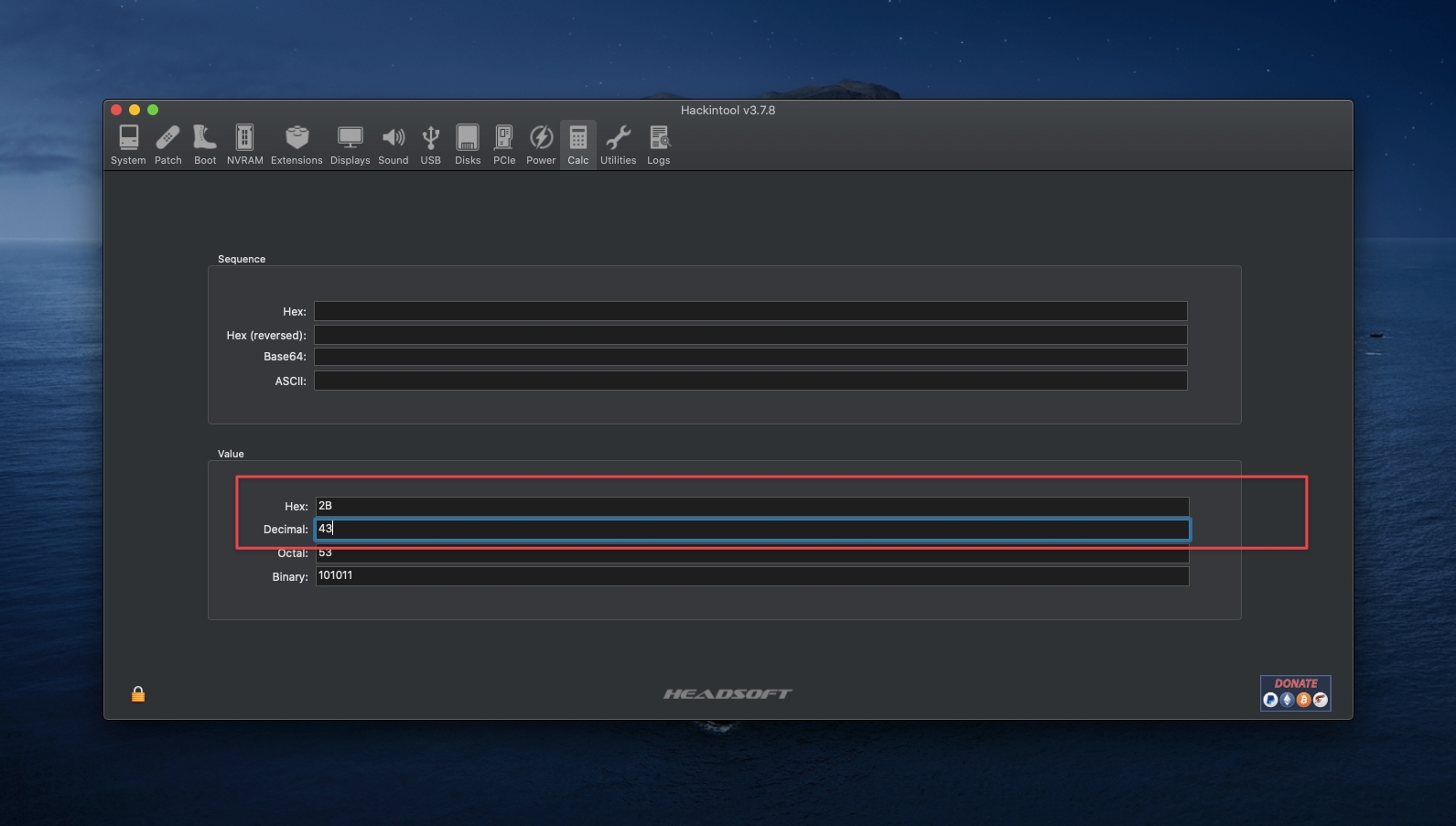

Ta sẽ copy giá trị nhận được là 43 và dùng hackintool convert decimal to hex

Ta có GPIO number ở đây là 0x2B

Ta tiến hành edit DSDT như sau

Ngoài ra khi Pin number của bạn có nhiều giá trị chân GPIO bạn sẽ cần phải thử từng cái một

Đối với các dòng Cannon Point trở lên có sự không khớp giữa GPIO Pin number và hardware pin number. Nếu bạn sử dụng loại phần cúng này thì bạn sẽ cần convert hardware pin number thành GPIO number

Nếu bạn không biết mình có đang sử dụng phần cứng này không thì bạn cứ thử từng cái thử cách bình thường trước

B1: mở file text1 ra và search Pin number nhận được ở ioreg sau đó copy phần name tương ứng như hướng dẫn ở trên

Text 2′

Cannon Point-LP

Cannon Point-H

Ice Lake-LP

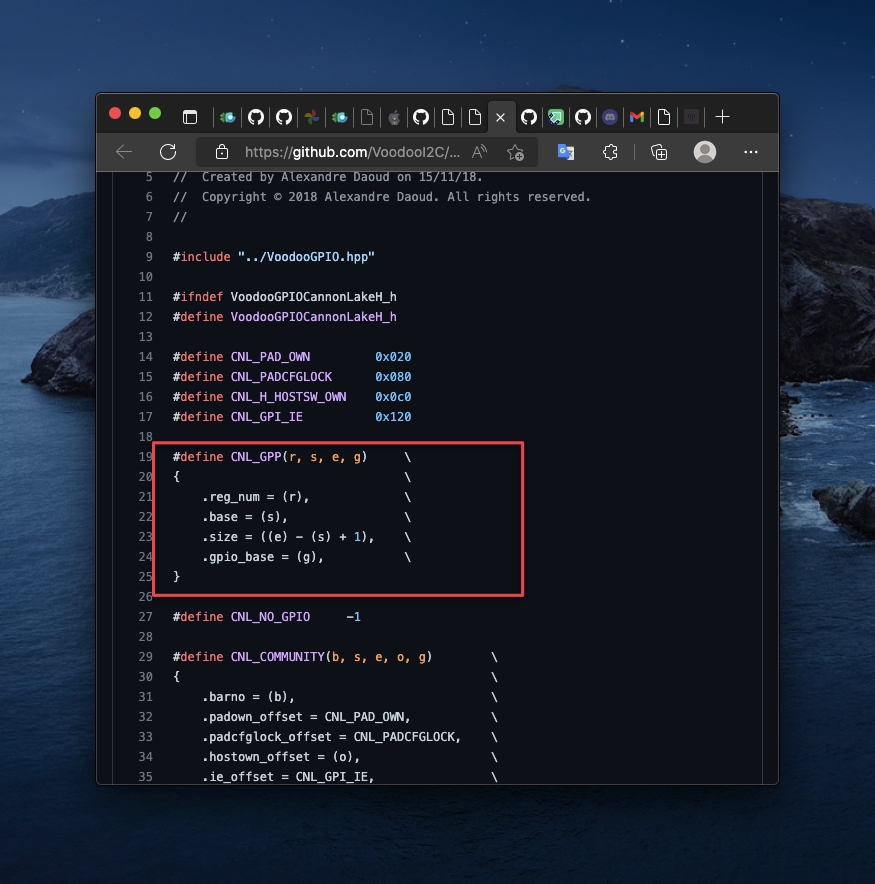

B2: mở file text 2′ lên và xem phần tôi khoanh đỏ

Ở đây ta có thể sẽ thấy được ý nghĩa các dòng trong file text

B3: search name đã lấy được ở file 1 trong text 2′

B4: ta sẽ lấy Pin number lấy được ở ioreg (ở decimal) trừ đi cho base cộng cho gpio_base

Tức là Pin number - s + g

B5: convert GPIO number vừa nhận được thành hex

B6: edit DSDT theo hướng dẫn ở trên

Chú ý vị trị nằm của r s e g

Force Polling mode

Đối với các máy ở chế độ polling mode mà không native thì các bạn có thể tiến hành force polling mode

Edit DSDT

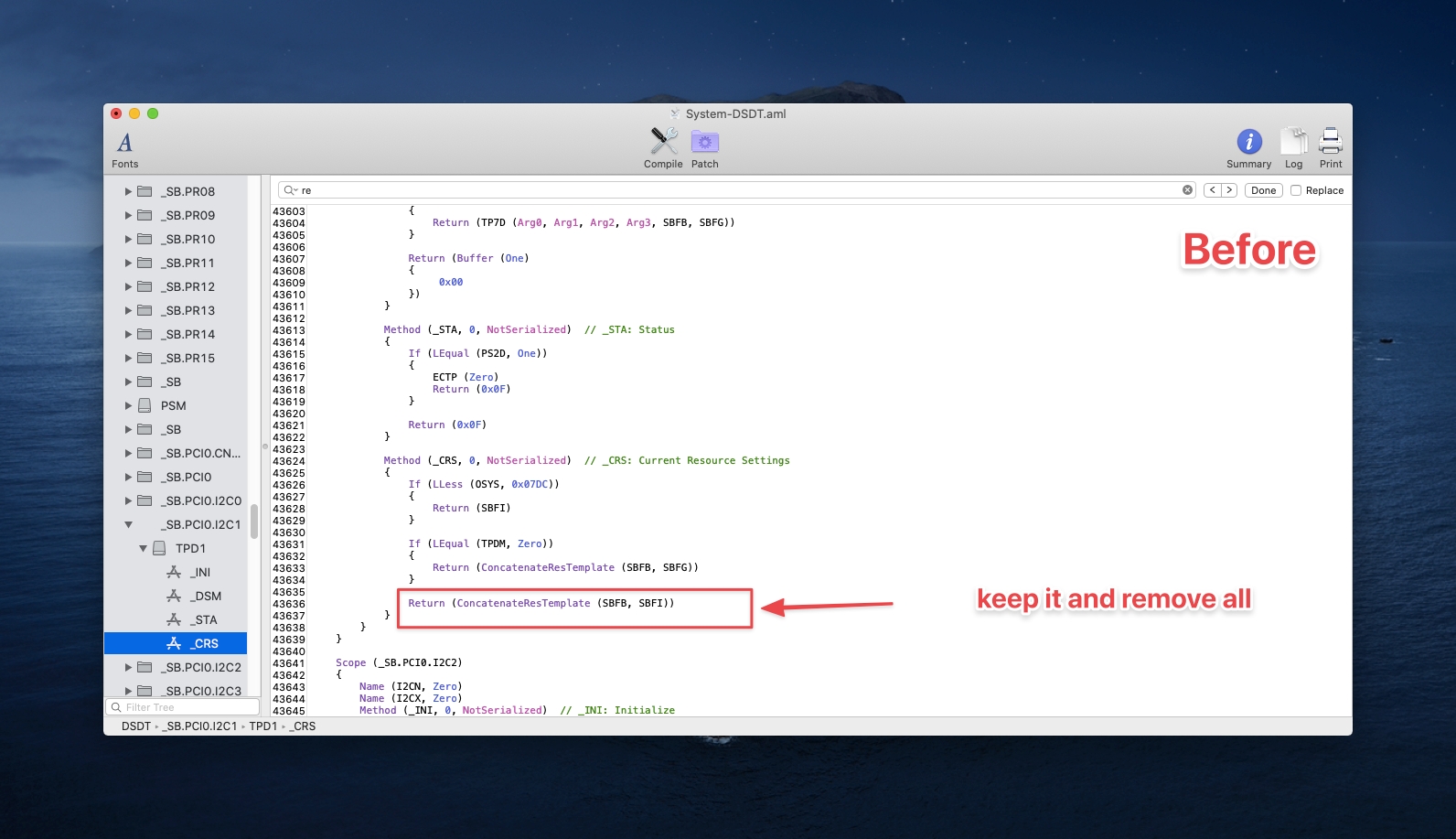

B1: Mở DSDT lên và tìm đến mục ACPI ID ở DSDT sau đó chú ý vào method crs ta có:

  • SBFI: là polling mode

  • SBFG: là interrupt

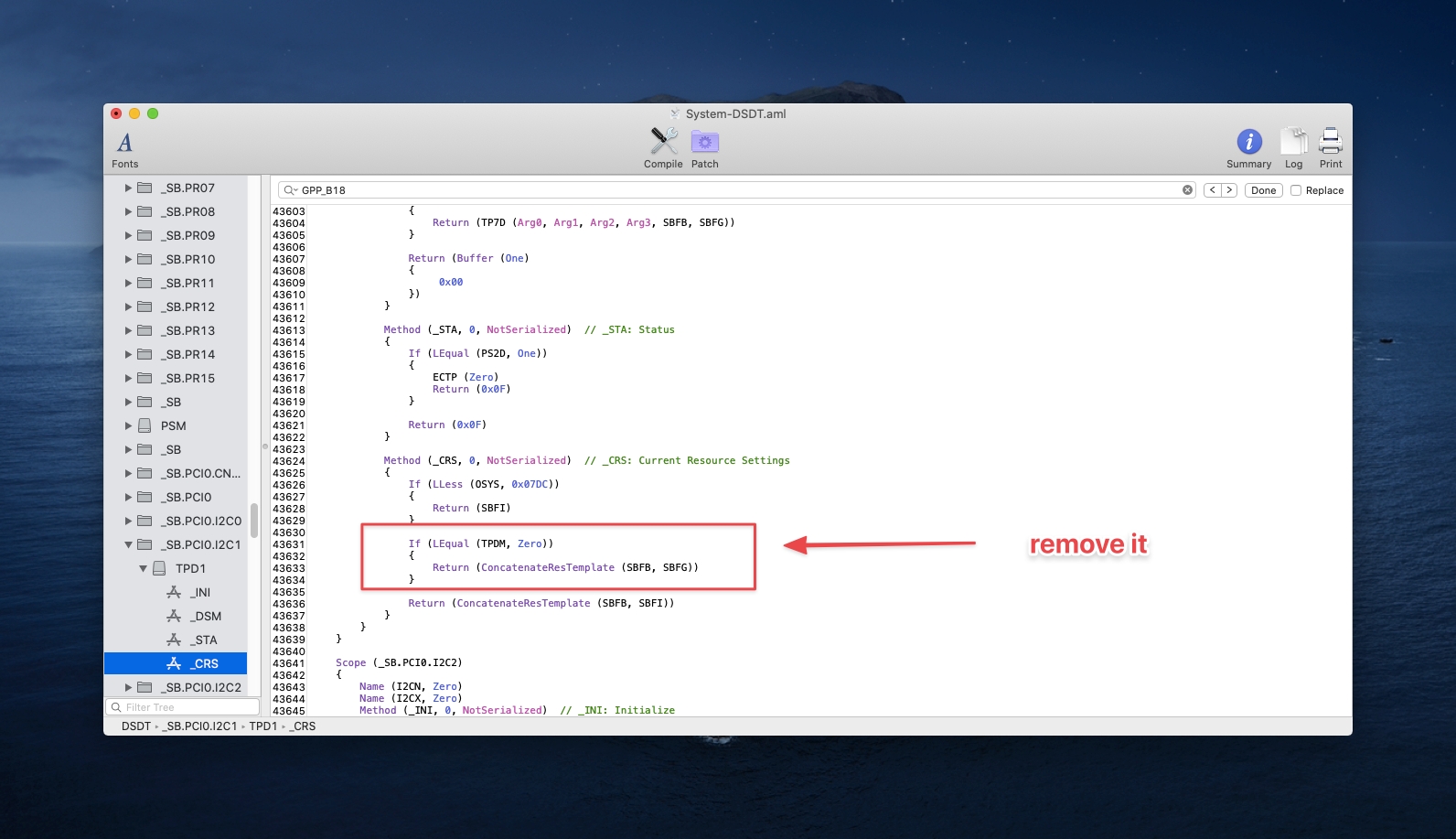

Do đó việc bạn cần làm chỉ đơn giản là xoá return của SBFG đi và chỉ để lại return của SBFI

Lưu ý ngoài name SBFI ra thì bạn cũng có thể sử dụng name SBFB

Khi dòng return có name khác đứng cùng name SBFI thì sẽ tiến hành rename nó thành SBFB

Add boot-arg

B1: mở config

B2: thêm boot-arg -vi2c-force-polling

B3: save lại và reboot

Force interrupt mode

B1: Các bạn tìm ACPI-id của các bạn trong DSDT sau đó kéo lên mục scope bạn sẽ có thể thấy name SBFB và một name SBFX nào đó theo sau nó như hình

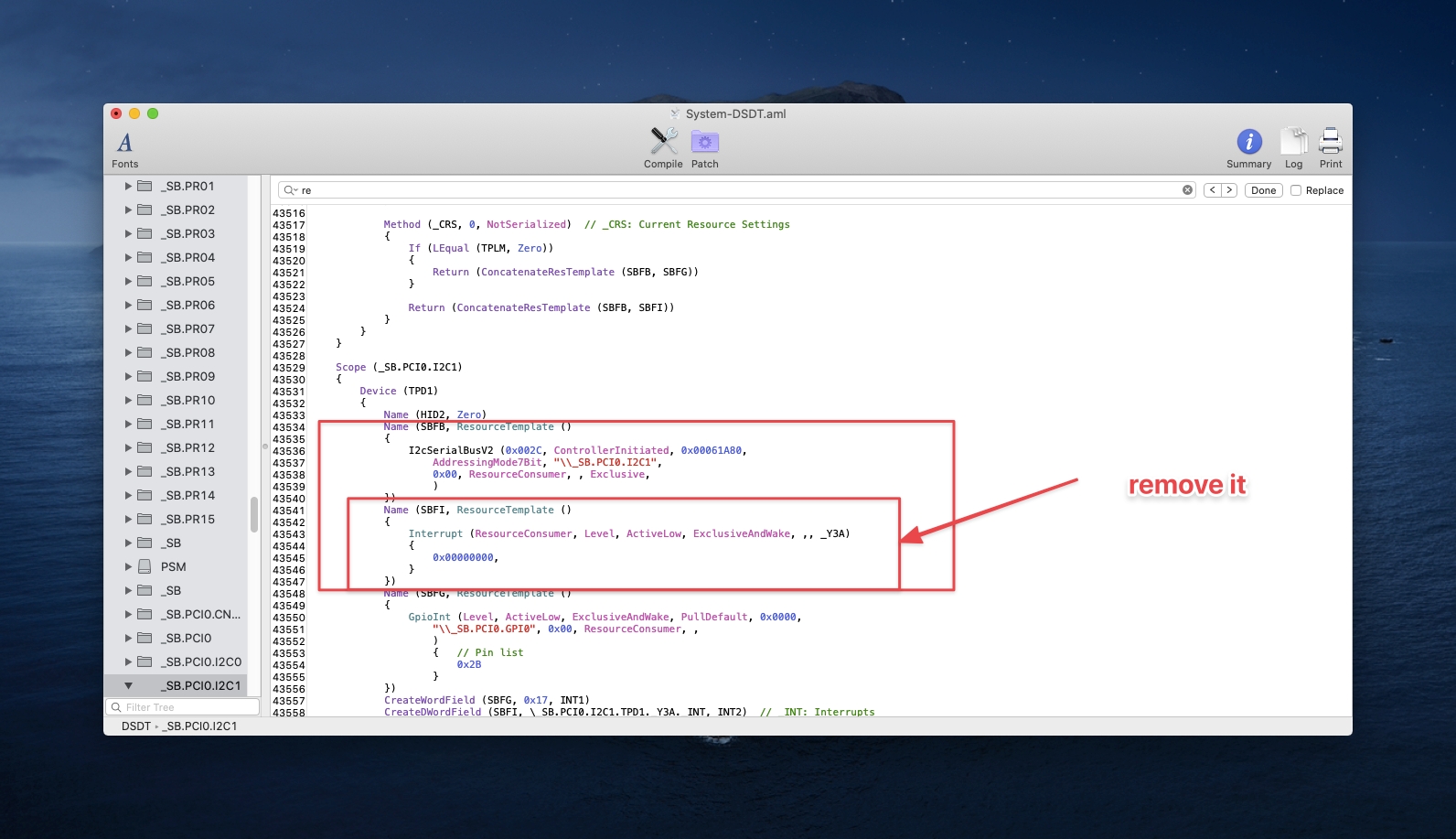

B2: Chúng ta sẽ cần xem name SBFX đó có dòng nào đại loại như

                Interrupt (ResourceConsumer, Level, ActiveLow, ExclusiveAndWake, ,, _Y3A)

Thì tiến hành xoá cả phần đó đi

Ngoài ra có trường hợp bạn sẽ không tìm thấy name SBFB mà sẽ tìm thấy 1 name SPFX đại loại như là

    Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
                {
                    Name (SBFI, ResourceTemplate ()
                    {
                        I2cSerialBusV2 (0x0015, ControllerInitiated, 0x00061A80,
                            AddressingMode7Bit, "\\_SB.PCI0.I2C1",
                            0x00, ResourceConsumer, , Exclusive,
                            )
                        Interrupt (ResourceConsumer, Level, ActiveLow, Exclusive, ,, )
                        {
                            0x0000006D,
                        }
                    })
                    Return (SBFI)
                }

B3: các bạn cần chuyển SBFX to SBFB

B4: xóa dòng này đi nếu có

       Interrupt (ResourceConsumer, Level, ActiveLow, Exclusive, ,, )
    {
        0x0000006D,
    }

B5: Nếu bạn đang ở polling mode muốn force sang interrupt mode thì các bạn cần xem DSDT đã có pin chưa và nếu đã có pin thì chú ý vào name của pin đó nếu là SBFB hoặc SBFG thì bỏ qua nếu là SBFI hoặc các SBFX khác thì rename nó sang SBFG

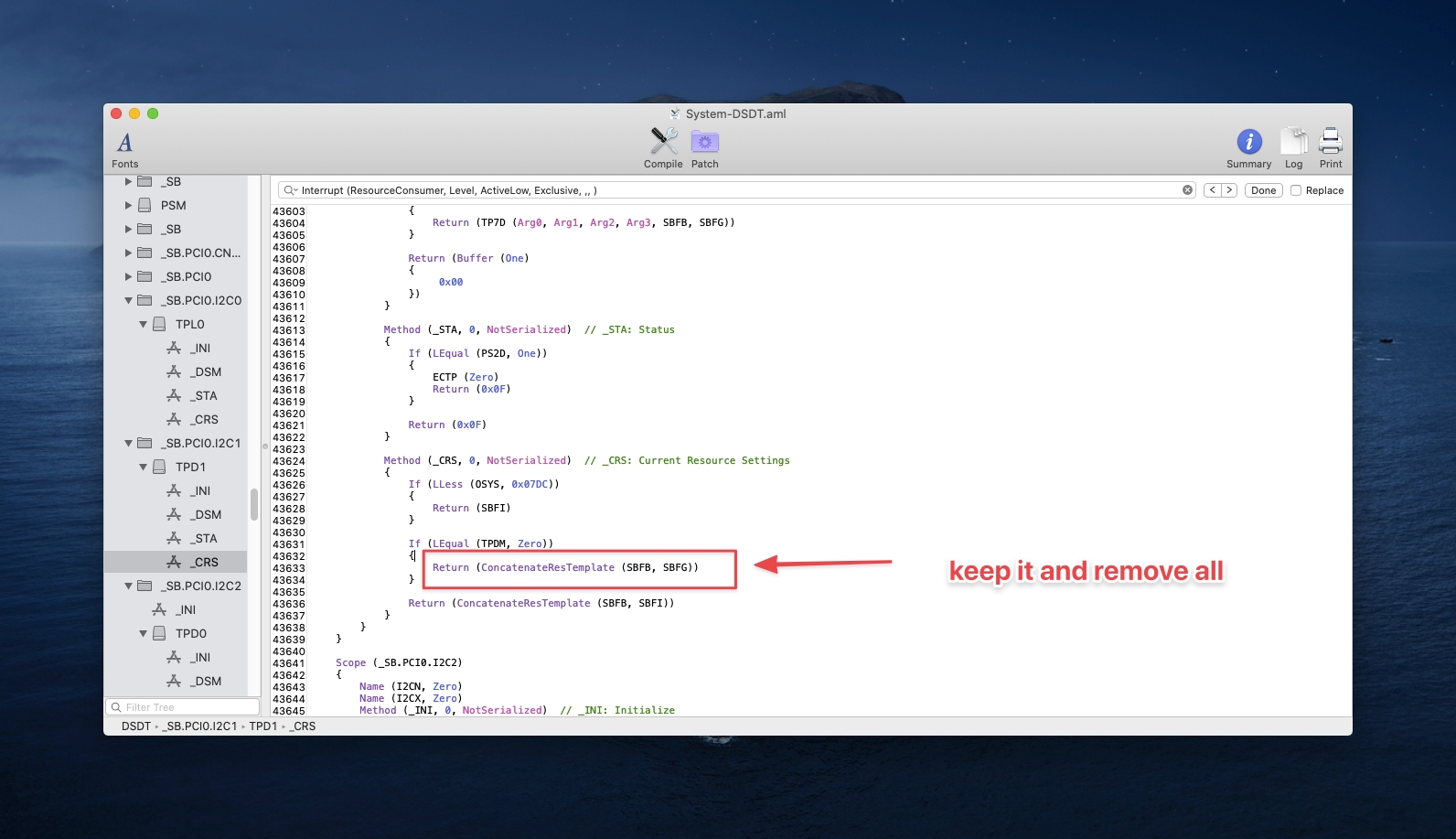

B6: Các bạn sẽ tiến hành chỉnh method CRS. xoá hết các dòng return đi chỉ chừa lại dòng có name SBFG. Nếu name khai báo cùng SBFG không phải SBFB thì bạn sẽ cần rename nó là SBFB

Tổng kết I2C

Nội dung bài viết khá dài đọc có vẻ hơi lang mang chúng ta sẽ thu tóm 1 số ý chính như sau

  • Đầu tiên là interrupt mode dùng ngon hơn polling mode

  • Tiếp theo là interrupt mode cần pin list

  • Tóm tắt cách fix thường dùng cho các máy phổ thông

Và cơ bản là chỉ cần như vậy thì bạn đã có thể Enable được Trackpad I2C

Đối với các thiết bị laptop dell hoặc HP khi patch trackpad nếu bị giật lag hãy thêm kext AlpsHID.kext vào nhé

Chú ý rằng khi force từ polling mode sang interrupt mode thì bạn có thể sẽ cần phải pin list nếu như không tìm thấy name SBFX

Source tham khảo: GPIO Pinning (voodooi2c.github.io) | Trackpad on Hackintosh với giao thức I2C – Hackintosh Vietnam – Chuyên trang cung cấp hướng dẫn cài hackintosh | Fixing Trackpads: Manual | Getting Started With ACPI (dortania.github.io) | Polling Mode (voodooi2c.github.io)

Thanks you
